סיווג ובחירת מכשירי מדידת לחץ בתעשייה הפטרוכימית
ראשית, יש לסווג ולמיין את מכשירי הלחץ. על פי מטרותיהם והרגלי השימוש, מכשירי מדידת הלחץ מחולקים לשתי קטגוריות: מדי לחץ באתר ומדדי לחץ מרוחקים. לאחר מכן, הם מסווגים בפירוט נוסף על פי עקרונות המדידה שלהם.

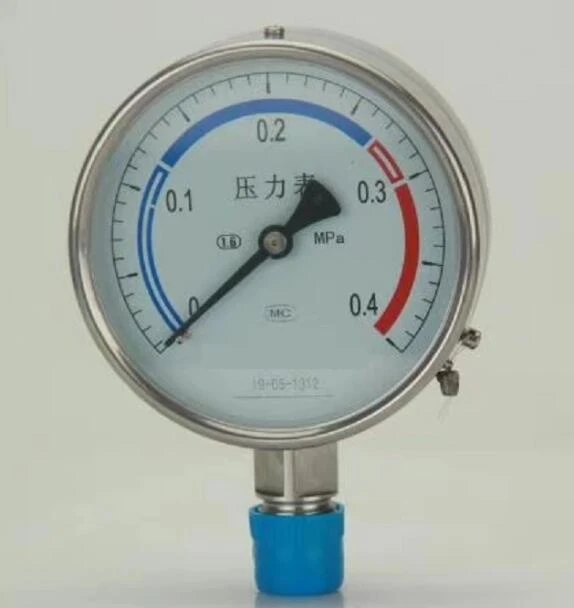

ניתן לחלק את מדי הלחץ בשטח למדדי לחץ שפופרת בורדון, מדי לחץ מפוח, מדי לחץ דיאפרגמה, מדי ואקום, מדי לחץ אבסולוטי וכו'. מכשירי לחץ שפופרת בורדון משתמשים באלמנטים אלסטיים כמרכיבי מדידה. בעת מדידה, דפורמציה אלסטית מתרחשת תחת פעולת לחץ. לגודל העיוות יש קשר ליניארי מסוים עם הלחץ המופעל. הלחץ הנמדד מסומן על ידי מצביע או התקן תצוגה אחר באמצעות מנגנון ההגברה (תנועה) של השידור.
ניתן לחלק את מד הלחץ המרוחק למשדר לחץ כללי, משדר לחץ דיפרנציאלי, מתג לחץ וכו'. על פי דרישות מדיית התהליך, ניתן לבחור מתגי לחץ, מתגי לחץ עם אטמי דיאפרגמה, מתגי לחץ דיפרנציאליים וכו' לזיהוי הלחץ. מכשירים להזעיק, ומגעי הפלט הם בעיקר SPDT. תשומת לב מיוחדת תוקדש לקשר בין הערך הרגיל/הערך המוגדר לבין השטח המת של מתג הלחץ בעת בחירת מתג הלחץ. במידת האפשר, מתג הלחץ לא ייבחר, אך ישמש את משדר הלחץ. אלמנט הליבה של משדר הלחץ הוא חיישן הלחץ הפיאזואלקטרי, והאפקט הפיאזואלקטרי הוא עקרון העבודה העיקרי של החיישן הפיאזואלקטרי. הוא יכול להרגיש (או להגיב) בכוח הלחץ הנמדד שצוין ולהמיר אותו לאותות זמינים (בדרך כלל אותות חשמליים) ליציאה לפי כללים מסוימים. כאשר הפלט הוא אות סטנדרטי שצוין (למשל זרם DC 4~20mA, מתח DC 1~5V), הוא הופך למשדר לחץ. האותות החשמליים המעובדים יכולים להיות מועברים למערכת בקרת התהליך לצורך רכישת נתונים, עיבוד נתונים, הקלטה והדפסה וכו'.
ישנם גם מכשירי מדידת לחץ מיוחדים, כגון מד לחץ מגע חשמלי, מד לחץ בעמודה נוזלית, מד לחץ בכרית אוויר, מד לחץ גבוה (משדר לחץ) וכו'.
מכיוון שתנאי העבודה וסביבת התעשייה הפטרוכימית מורכבים יחסית, על המתכננים להכיר סוגים שונים של מכשירי לחץ ועקרונות המדידה שלהם, ובמקביל לנתח בקפידה את תנאי העבודה בפועל, כדי לבחור את מכשירי הלחץ הסבירים ביותר. , תורמים את כוחם המקצועי לייצור פטרוכימי, מקדמים את שיפור יעילות הייצור הספציפית ומשפרים את הבטחת בטיחות הייצור.
בחירת טווח המדידה של מד לחץ תואמת בדרך כלל את הסדרה הסטנדרטית של מוצרים סופיים. עיין בדוגמאות של היצרן או בתקנים ומפרטים לאומיים רלוונטיים בתהליך של תכנון פרויקט ספציפי. בדרך כלל, כאשר מודדים את הלחץ היציב, לחץ הפעולה הרגיל הוא 1/3 ~ 2/3 מהטווח המלא. במצב של מדידת לחץ דופק או אולי חריגה מהטווח לזמן קצר, נדרש התקן הגנה מפני מתח יתר. כאשר לחץ הגז גדול מ-2.5 מגפ"ס או שווה ל-2.5 מגפ"ס או לחץ הנוזל גדול מ-6 מגפ"ס או שווה ל-6 מגפ"ס, נדרש מד לחץ עם בית התקן שחרור לחץ. בדרך כלל, הדיוק של מד הלחץ, מד לחץ הקפסולה ומד לחץ הסרעפת המשמשים למדידה הוא 1.6. הדיוק של מד הלחץ למדידה וכיול מדויקים הוא {{10}}.5, 0.2 או אפילו 0.1. רכיבי מדידת תדר קיבולי או רטט נבחרים כמשדר הלחץ. יציאות משדר חכם עם שני חוטים 4-20 mA DC עם פרוטוקול תקשורת HART. דיוק המדידה הוא לרוב ± 0.1 אחוז.
