שסתום סולנואיד

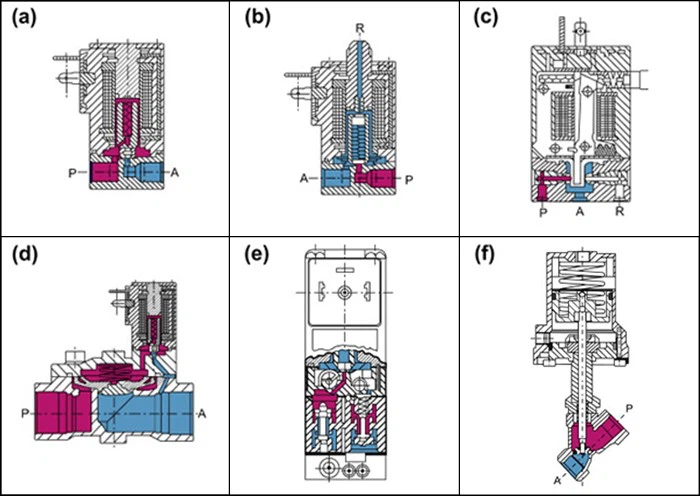

שסתומי סולנואיד דו-כיווניהם שסתומי סגירה עם יציאת כניסה אחת ויציאת יציאה אחת. במצב חסר אנרגיה, קפיץ הליבה, בסיוע לחץ הנוזל, מחזיק את אטם השסתום כלפי מטה על מושב השסתום כדי לכבות את הזרימה. כאשר מופעלים, הליבה והאטם נמשכים לתוך סליל הסולנואיד והשסתום נפתח. הכוח האלקטרומגנטי גדול מכוח הקפיץ המשולב ומכוחות הלחץ הסטטיים והדינמיים של המדיום.

שסתומי סולנואיד תלת כיוונייש שלושה חיבורי יציאות ושני מושבי שסתום. אטם שסתום אחד תמיד נשאר פתוח והשני סגור במצב נטולי אנרגיה. כאשר הסליל מופעל, המצב מתהפך. פעולות שסתומים שונות זמינות, בהתאם לאופן שבו המדיום הנוזל מחובר ליציאות העבודה. לחץ הנוזל מצטבר מתחת למושב השסתום. כאשר הסליל מובטל, קפיץ חרוטי מחזיק בחוזקה את אטם הליבה התחתונה כנגד מושב השסתום ומכבה את זרימת הנוזל. יציאה A מותשת דרך R. כאשר הסליל מופעל, הליבה נמשכת פנימה, ואטם הליבה העליון טעון הקפיץ אוטם את מושב השסתום ביציאה R. המדיום הנוזל זורם כעת מ-P ל-A.

בניגוד לגרסאות עם ליבות מסוג בוכנה, לשסתומי סולנואיד עם אבזור עם ציר יש את כל חיבורי היציאה בתוך גוף השסתום. דיאפרגמה מבודדת מבטיחה שהמדיום הנוזל לא יבוא במגע עם תא הסליל. ניתן להשתמש בשסתומי אבזור עם ציר כדי להשיג כל פעולת שסתום סולנואיד תלת כיווני. שסתומי אבזור מסתובבים מסופקים עם עקיפה ידנית כתכונה סטנדרטית.

שסתומי סולנואיד מנוהלים פנימיים מצוידים בשסתום סולנואיד דו-כיווני או תלת-כיווני. דיאפרגמה או בוכנה מספקים את האיטום למושב השסתום הראשי. כאשר שסתום הפיילוט סגור, לחץ הנוזל מצטבר משני צידי הסרעפת דרך פתח דימום. כל עוד יש הפרש לחץ בין יציאות הכניסה והיציאה, כוח כיבוי זמין בזכות השטח האפקטיבי הגדול יותר בחלק העליון של הסרעפת. כאשר שסתום הפיילוט נפתח, הלחץ מוקל מהצד העליון של הדיאפרגמה. כוח הלחץ הנקי האפקטיבי הגדול יותר מלמטה מעלה כעת את הסרעפת ופותח את השסתום. באופן כללי, שסתומים מנוהלים פנימיים דורשים הפרש לחץ מינימלי כדי להבטיח פתיחה וסגירה משביעת רצון.

שסתומי סולנואיד מנוהלים פנימיים בארבעה כיוונים משמשים בעיקר ביישומים הידראוליים ופנאומטיים להפעלת צילינדרים כפולים. לשסתומים אלה יש ארבעה חיבורי יציאות; כניסת לחץ P, חיבורי יציאת שני צילינדרים A ו-B, וחיבור יציאת פליטה אחת R. כאשר מתנתק, שסתום הטייס נפתח בחיבור מכניסת הלחץ לתעלת הטייס. שני הצלפים בשסתום הראשי נמצאים כעת בלחץ ומתחלפים. כעת חיבור יציאה P מחובר ל-A, ו-B יכול לפרוק דרך מגביל שני דרך R.

עם סוגים אלה, מדיום טייס עצמאי משמש להפעלת השסתום. במצב ללא לחץ, מושב השסתום סגור. שסתום סולנואיד תלת כיווני, הניתן להרכבה על המפעיל, שולט על מדיום הטייס העצמאי. כאשר שסתום הסולנואיד מופעל, הבוכנה מורמת כנגד פעולת הקפיץ והשסתום נפתח. ניתן להשיג גרסת שסתום פתוח בדרך כלל אם הקפיץ ממוקם בצד הנגדי של בוכנת המפעיל. במקרים אלה, מדיום הטייס העצמאי מחובר לחלק העליון של המפעיל. גרסאות כפולות הנשלטות על ידי שסתומים ארבעה/דו-כיוונים אינם מכילים קפיץ.
